Verwo AG

Schweiß­vorrichtung für Transporter-Aufbau

Mit dieser Schweißvorrichtung werden fünfzehn verschiedene vorgefertigte Baugruppen und weitere Einzelteile präzise positioniert und anschließend in einer automatisierten Schweißanlage gefügt.

Dimension:

  • Größe : 2,1 x 2,4 x 4,5 m
  • Gewicht : 2,4 t

Zielvorgaben

  • Präzise Vorpositionierung mit einer Maximal-Toleranz von +/- 2,5 mm auf einer Gesamtlänge von 4 m
  • Gesamtes Handling der Vorrichtung mit nur einem Werkzeug
  • Wärmeabfuhr an den Schweißstellen - über 1.000 Schweißnähte an dem Werkstück

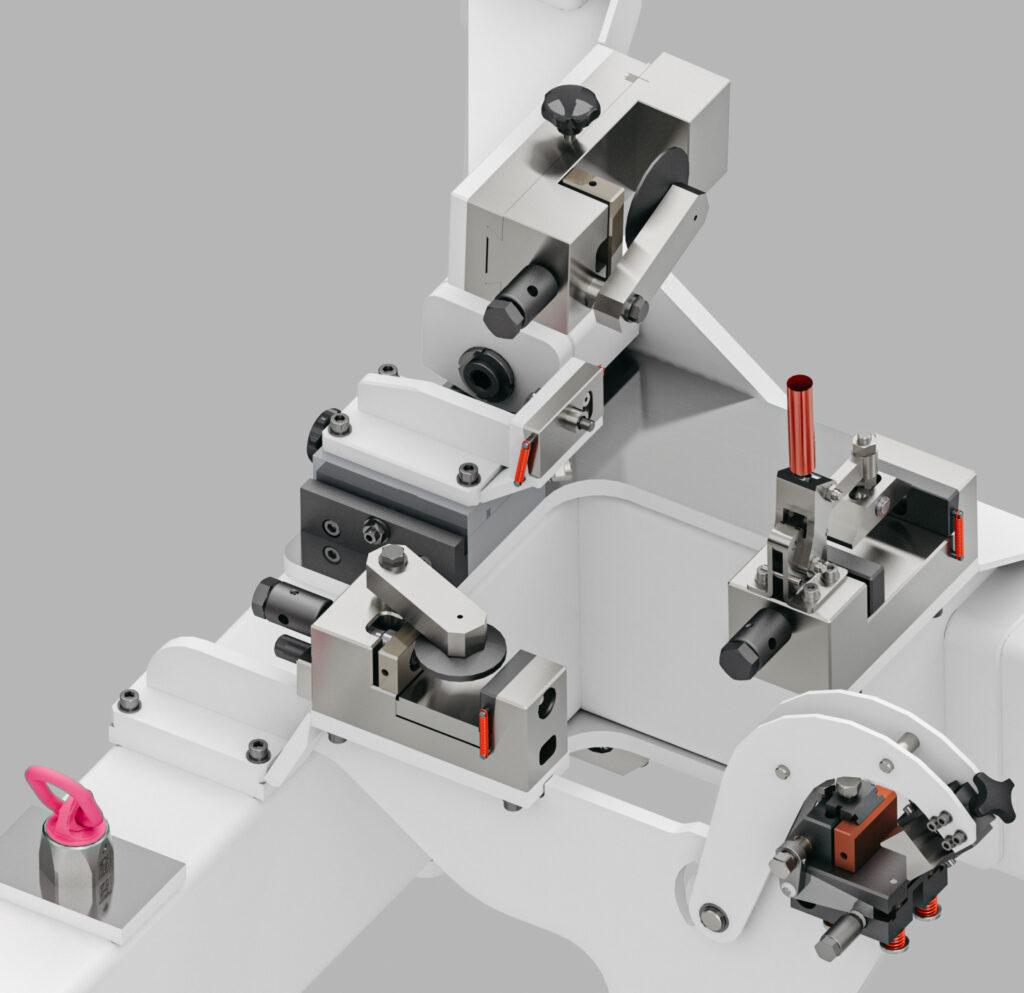

  • Freistellung aller Spannelemente bei Entnahme des fertigen Produktes
Die Herausforderung
entwicklung

Lösungsfindung

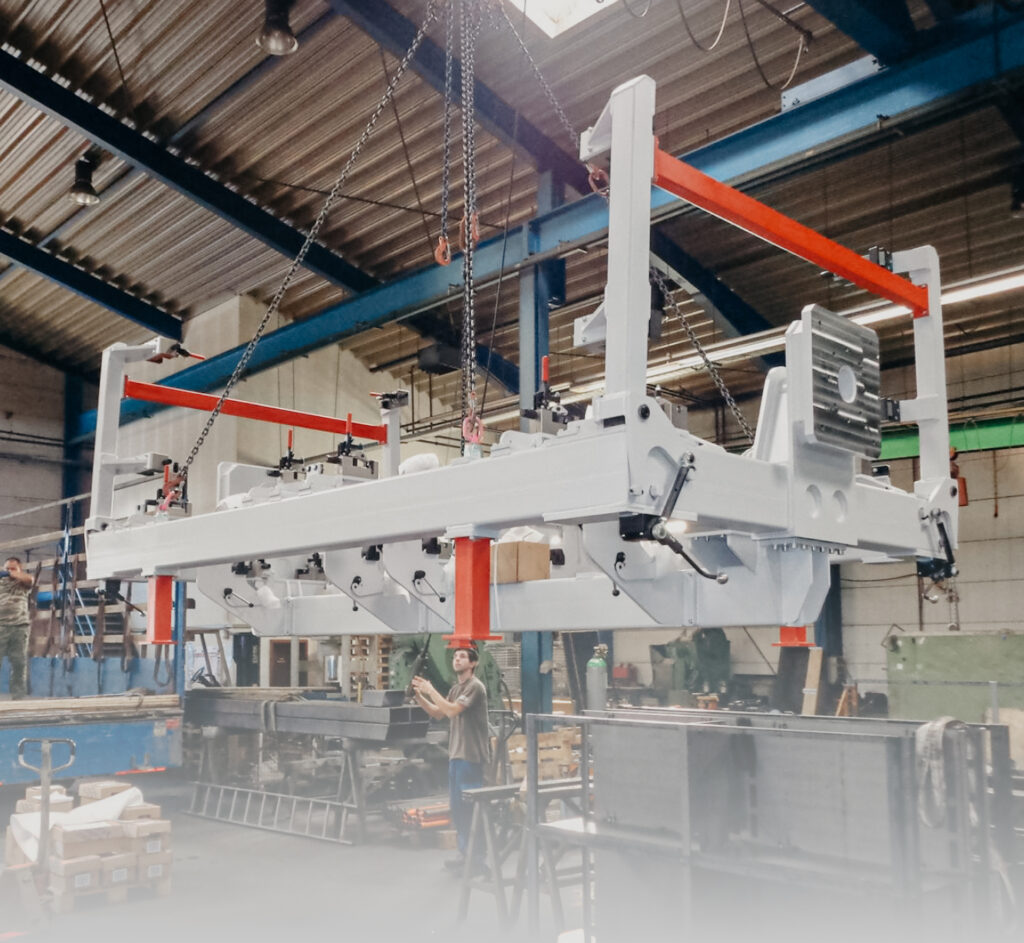

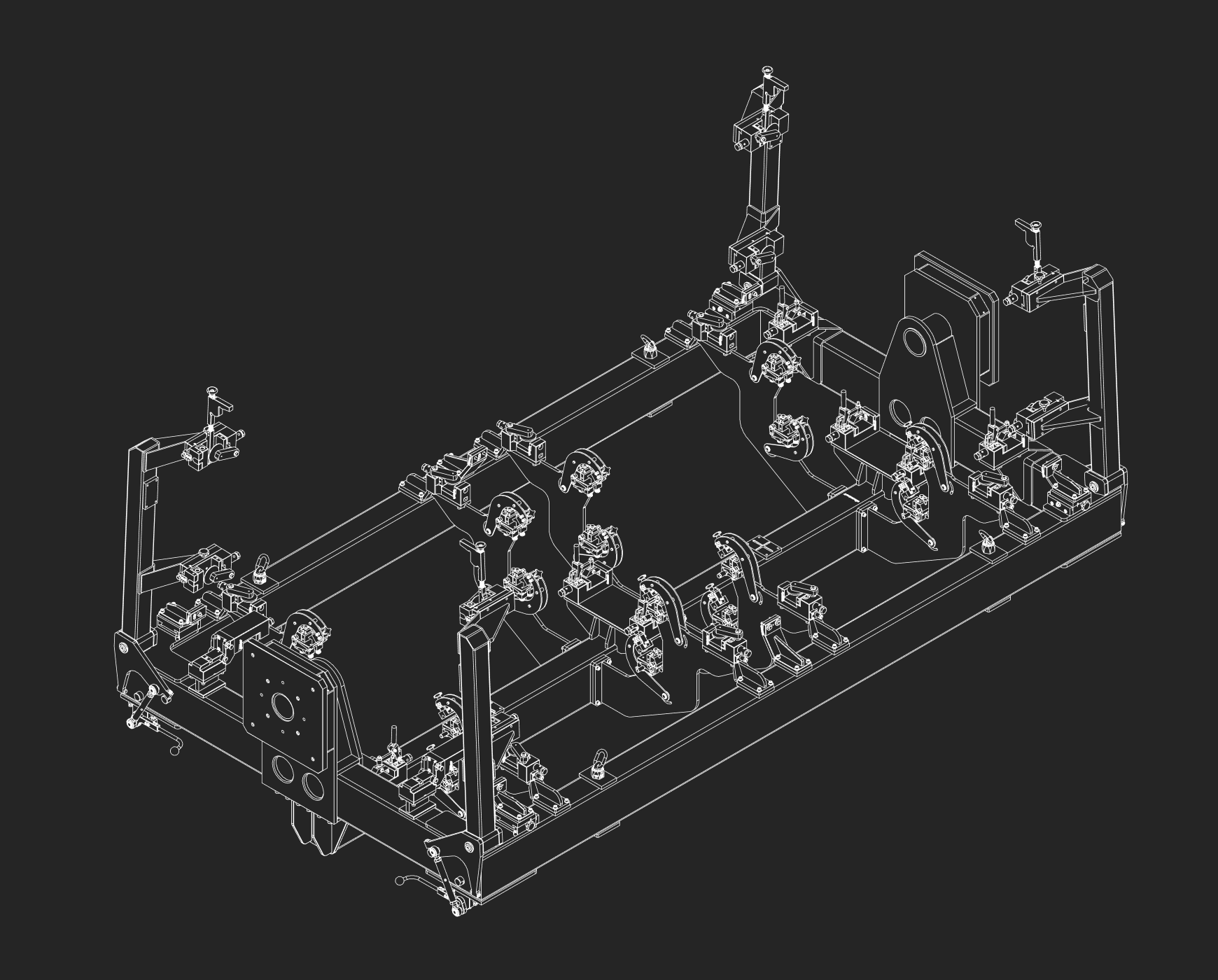

Im Erstgespräch mit unserem Kunden wurden die gewünschten Parameter und Eckpunkte geklärt. Anschließend erfolgte die Erstellung eines Grobkonzeptes, das dem Kunden vorgestellt wurde. Nach Freigabe des Grobkonzepts erfolgte die weitere Ausarbeitung. Dabei wurden Rahmen sowie alle Spanneinheiten detailliert. In regelmäßigen Meetings mit unserem Kunden konnten schnell auf Änderungen in diesem anspruchsvollen Entwicklungsprozess reagiert werden. Nach der Freigabe der finalen Konstruktion durch den Kunden erfolgte die Fertigung in einem Partnerbetrieb. Über den gesamten Zeitraum von Fertigungsprozess, Endmontage und Endabnahme standen wir unserem Kunden mit Rat und Tat zur Seite. Damit konnte auch dieses Projekt zur vollen Kundenzufriedenheit abgeschlossen werden.

„Die besondere Herausforderung an dieser Neuentwicklung? Das war einerseits die hohe Anzahl der Einzelkomponenten und Baugruppen, die präzise positioniert werden mussten. Ein weiterer wichtiger Punkt auf unserer To-Do-Liste war die Optimierung der Arbeitsabläufe. Gute Kommunikation und regelmäßige Abstimmung mit unserem Kunden sorgten für ein optimal auf seine Bedürfnisse abgestimmtes Ergebnis.“

Joachim Gstach

Im Einsatz

Perfekt integriert

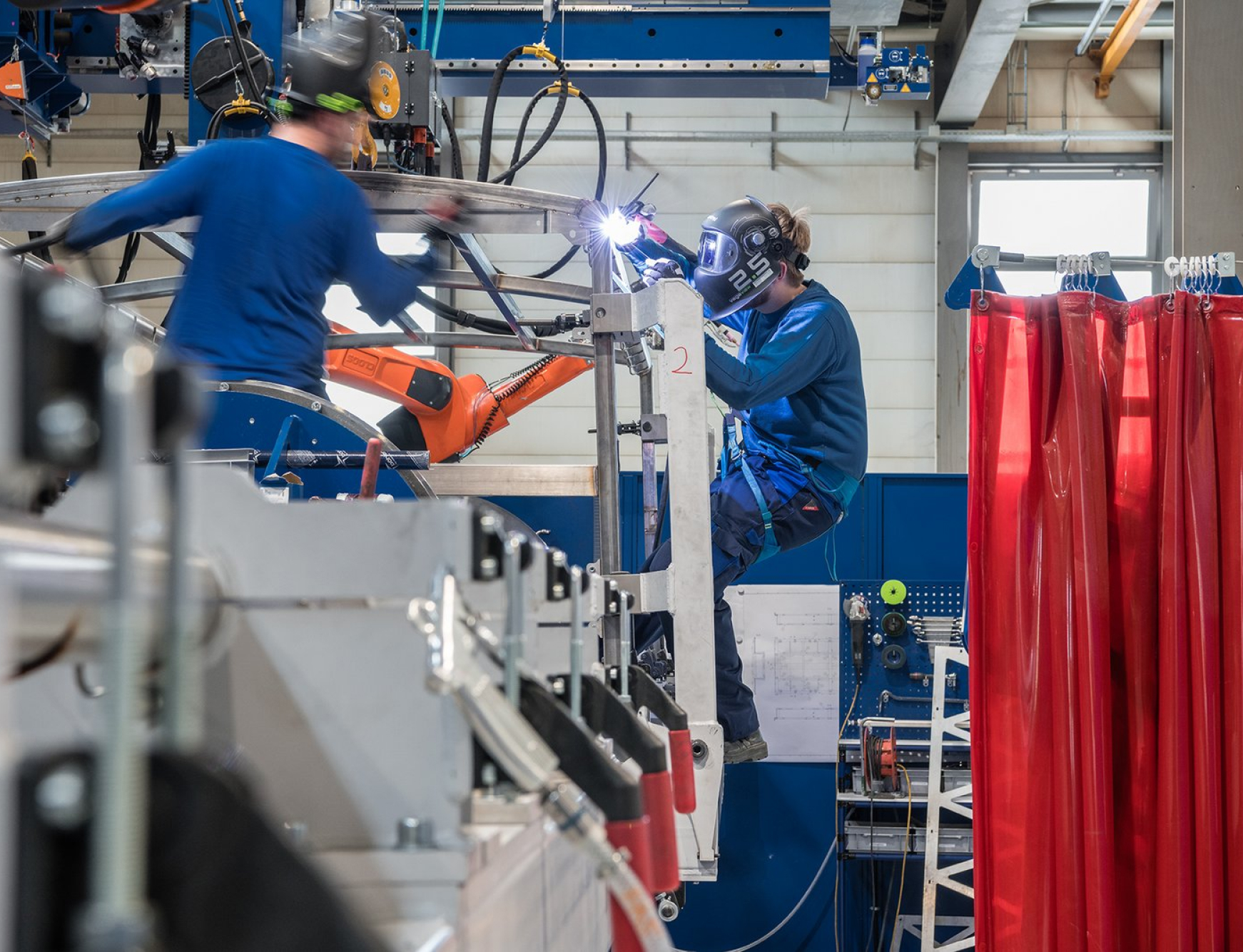

Die Vorrichtung wird seit 2017 in der automatisierten Schweißtechnik eingesetzt. Unser Kunde schätzt die hohe Wiederholgenauigkeit sowie das leichte Handling – Faktoren, die sich positiv auf Qualität und Rentabilität des herzustellenden Produktes auswirken.

„Seit mehr als 10 Jahren schätzen wir bei unserer Zusammenarbeit mit Herrn Gstach die ausgesprochen hohe Kompetenz. Produkte, welche hart an der Machbarkeitsgrenze liegen, sind bei uns prozesssicher dank höchst professionellen Vorrichtungen herstellbar, entwickelt von GSTACHTEC.“

Bruno Vogelsang

CEO Verwo AG
